負壓除臭處理系統整體采用負壓引風形式，主要由集氣罩、過濾塔、UV光解、玻璃鋼風機、排氣系統組成。系統中設備運行穩定，運轉成本低，吸附效率高，占地面積小，便于維護，處理效果可靠。

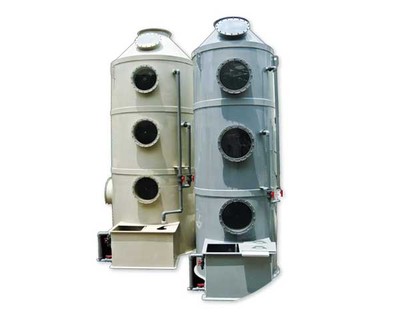

廢氣在風機的作用下，通過吸風罩進入過濾塔內，水箱內配有藥液（根據現場廢氣情況配兌），由高壓防腐泵從塔體底部提升至填料區（空心多面球），空心多面球本身具體多面性，表面積大，空隙率高，增加水滴和水霧狀，使氣體與液體充分接觸把廢氣洗滌分解，接下來氣體通過噴淋，利用高水壓螺旋噴淋使水變成高壓霧狀，使氣體再次洗滌分解，最后通過干燥區，氣體經過除水霧達到國家有關廢氣排放標準，通過排氣系統排至大氣中。整個凈化過程中，氣體由下而上，噴淋液體由上而下，噴淋及填料的巧妙設計可去除廢氣中的粉塵及顆粒物，噴淋液中加入微生物藥液，臭氣分子被分解、吸收，廢氣得以凈化。
（一）規格參數
1、UV光解參數表
設備型號 | 建議處理風量(m3/h) | 規格尺寸(mm) | 進出風口尺寸(mm) | 功 率（kw） | 設備材質 |
MK-FY-8000 | 6000-9000 | 2000*1000*1200 | 400*400 | 4.05 | 不銹鋼 |
MK-FY-10000 | 9000-12000 | 2350*1000*1200 | 500*500 | 5.4 | 不銹鋼 |
MK-FY-15000 | 12000-18000 | 2950*1000*1200 | 600*600 | 7.5 | 不銹鋼 |
MK-FY-20000 | 18000-25000 | 3600*1000*1200 | 700*700 | 10.8 | 不銹鋼 |
MK-FY-30000 | 25000-35000 | 4500*1000*1200 | 800*800 | 14.7 | 不銹鋼 |
MK-FY-40000 | 35000-45000 | 5400*1000*1200 | 800*900 | 19.5 | 不銹鋼 |
MK-FY-50000 | 45000-55000 | 6300*1900*1320 | 800*1100 | 22.5 | 不銹鋼 |
2、凈化塔參數表
設備型號 | 建議處理風量(m3/h) | 規格尺寸(mm) | 配置風機 | 配置水泵 | 荷載kg/m2 | 塔體材質 |
MK-FY-8000 | 6000-9000 | φ1500*3600 | 功率：5.5kW 風壓：1300Pa | 功率：2.2kw 流量：27m3/H 揚程：20m | 510 | PP\PPS |
MK-FY-10000 | 90000-12000 | φ1600*4500 | 功率：7.5kW 風壓：1100Pa | 功率：2.2kw 流量：27m3/H 揚程：20m | 515 | PP\PPS |
MK-FY-15000 | 12000-18000 | φ1800*4800 | 功率：11kW 風壓：1300Pa | 功率：2.2kw 流量：27m3/H 揚程：20m | 525 | PP\PPS |
MK-FY-20000 | 18000-25000 | φ2000*4800 | 功率：15kW 風壓：1400Pa | 功率：2.2kw 流量：27m3/H 揚程：20m | 540 | PP\PPS |
MK-FY-30000 | 25000-35000 | φ2200*6000 | 功率：22kW 風壓：1400Pa | 功率：3.75kw 流量：39m3/H 揚程：24m | 550 | PP\PPS |
MK-FY-40000 | 35000-45000 | φ2500*6000 | 功率：30kW 風壓：1500Pa | 功率：3.75kw 流量：39m3/H 揚程：24m | 560 | PP\PPS |
MK-FY-50000 | 45000-55000 | φ3000*6000 | 功率：37kW 風壓：1600Pa | 功率：3.75kw 流量：39m3/H 揚程：24m | 570 | PP\PPS |
以上數據為我司常規標準，客戶如因場地限制需調整尺寸，我司可根據現場情況另行配置，實際尺寸以報價單據以及訂購合同為準。
（二）系統運行原理圖
（三）系統基本功能
（四）優勢對比
| UV光解凈化法 | 活性炭吸附法 | 等離子法 |
除臭凈化技術原理 | 采用高能UV紫外線，在光解凈化設備內，裂解氧化惡臭物質分子鏈，改變物質結構，將高分子污染物質，裂解、氧化成為低分子無害物質，如水和二氧化碳等。 | 利用活性炭內部孔隙結構發達，有巨大比表面積原理，來吸附通過活性炭池的惡臭氣體分子。 | 利用高壓電極發射離子及電子，破壞惡臭分子結構的原理，轟擊廢氣中惡臭分子，從而裂解惡臭分子，達到脫臭凈化的目的。 |
除臭效率 | 脫臭凈化效果可達百分之99以上，脫臭效果大大超過國家1993年頒布的惡臭物質排放標準；（GB14554-93） | 初期除臭效率可達百分之65，但易飽和，通常數日即失效，需要經常更換。 | 適合低濃度的惡臭氣體凈化，正常運行情況下除臭效率可達百分之85左右。 |
使用壽命 | 高能紫外燈管壽命三年以上。設備壽命十年以上。 | 活性炭需經常進行更換。 | 在高廢氣濃度及濕度較低的情況下，可長期正常工作 |
運行維護費用
| 凈化技術可靠且非常穩定，凈化設備無需日常維護，只需接通電源，即可正常工作，運行維護費用低。 | 所使用的活性碳需經常更換，并需尋找廢棄活性碳的處理辦法，運行維護成本很高。 | 凈化效率比較高，技術成熟穩定、用電量小，時間長需要一定的清灰處理，運行維護成本低。 |
二次污染 | 無二次污染。 | 易造成環境二次污染。 | 無二次污染。 |
